性能參數：

☆、 7 寸原裝進采用口韓國三元TEMI990彩觸摸屏畫面顯示直觀容易操作，永久性歷史數據保存功能. ☆、實時溫濕度曲線分析、可以根據客戶的要求配備?RS232、USB、RS485 通訊接口連接. ☆、預約開關機功能,結束規劃設定,停電自動保存數據曲線。 ☆、 加熱系統： 連續PID調節，使用交流接觸器作為加熱執行器，安全可靠，具有單獨的超溫保護系統。 ☆、 風道系統： 為保證較高的均勻度指標，試驗箱設有內部循環送風系統；工作室一端的風道夾層內，分布加熱器、 制冷蒸發器、風葉等裝置；用風機使箱空氣循環，當風機高速旋轉時，將工作室中空氣從下部吸入風 道內，經加熱、制冷后從風道上方吹出，在工作室中與試品熱交換后的空氣再被吸入風道內，反復循 環，從而達到溫度設定要求。 ☆、控制系統： 控制系統組成： 溫度測量：Pt100鉑電阻； 濕度測量：Pt100鉑電阻干濕球法； 控制裝置：觸摸屏可編程溫濕度控制器TEMI990。可顯示設定參數，時間，輻照度、加熱器，加濕器等工作狀態，同時具有試驗自動運行及PID參數自整定功能。 僅需設定溫度就可實現制冷機的自動運行功能?？刂葡到y(tǒng)使用智能化控制軟件系統，具備自動組合加熱，加濕等子系統的工況，從而保證在整個溫濕度范圍的高精度控制，達到節能降耗的目的。完善的檢測裝置能自動進行詳細的故障顯示，報警，如當試驗箱發生異常時，控制器自動顯示故障狀態。 屏幕顯示：輻照度：設定溫濕度；實測溫濕度； ???設定精度： 1℃ 運行方式：恒定運行 ； 其它主要低壓電氣元器件均采用知名品牌產品：如施耐德交流接觸器、熱過載繼電器、歐姆龍小型中間繼電器、德力西斷路器、臺灣凡宜水位浮子開關等。 ☆、滿足標準： 氙燈老化試驗箱采用能模擬全陽光光譜的氙弧燈來再現不同環境下存在的破壞性光波，可以為科研、電子產品開發和質量控制提供相應的環境模擬和加速試驗依據?？捎糜谛虏牧系倪x擇、改變現有材料或評估材料組成變化后耐用性的變化試驗，可以很好的模擬在不同環境條件下，材料暴露在陽光下所產生的變化。設備滿足相關標準：GB/T16422-2，ASTMD529，ISO4892-2等模擬全陽光光譜 通過將材料曝露在紫外線（UV）、可見光和紅外光下，對材料的耐光性進行測定。它采用經過濾處理的氙弧燈來產生與陽光具有最大吻合性的全陽光光譜。采用合理過濾處理的氙弧燈是測試產品對直接光照中或透過玻璃的陽光中的較長波長段紫外線和可見光的敏感度的最佳方式。 符合GB/T 2423.24-1995《電工電子產品環境試驗第2部分:試驗試驗Sa:模擬地面上的太陽輔射》參照塑料氙燈光源曝露試驗方法GB9344—88和GB/T9276-96《涂層色漆，清漆試驗》設計制作，本試驗箱可滿足GJB150.7中規定的對紡織品、塑料、天然纖維和橡膠進行光老化試驗，GB14522-93人工氣候加速試驗方法。GB/T5170.9《電工電子產品環境試驗設備基本參數檢定方法太陽輔射試驗設備》的要求，性能指標符合GB/T16585-1996硫化橡膠人工氣候老化(熒光紫外燈)試驗方法 GB/T22771-2008印刷品與印刷油墨用濾光氙弧燈評定耐光性 GB/T8427-2008紡織品的耐人造光色牢度的試驗 同時符合ASTM ?C1442 ??C1501 ??D904 ??D3424 ??D3451 ??D4101 D4303 ??D4355 ??D4459 ??D479 ??D5010 ??D5071 D5794 ?D2565 D6083 ??D6551 ??D6577 ??D7869 ??D6695 ??G151 ??G155 ISO ??105-B02 ??105-B04 ??105-B06 ??11341 ??3917 ??4892-1 ??4892-2 ??12040等標準 基本原理 人工加速老化儀是科研生產過程中篩選配方優化產品組成的重要手段，也是產品質量檢驗的一項重要內容應用材料如涂料、塑料、鋁塑板、以及汽車安全玻璃等產品標準均要求做耐候性試驗。 造成材料老化的主要因素是陽光和潮濕。耐候試驗箱可以模擬由陽光、雨水和露水造成的危害。耐候試驗箱利用氙燈模擬陽光照射的效果，利用冷凝濕氣模擬雨水和露水，被測材料放置在一定溫度下的光照和潮氣交替的循環程序中進行測試，用數天或數周的時間即可重現戶外數月乃至數年出現的危害。人工加速老化試驗數據可以幫助選擇新材料，改造現有材料，以及評價配方的變化是如何影響產品的耐久性的。 用途： 　　耐候試驗是科研生產過程中篩選配方優化產品組成的重要手段，也是產品質量檢驗的一項重要內容應用材料如涂料、塑料、鋁塑板、汽車以及安全玻璃等產品標準均要求做耐候性試驗。 ☆、可程式人工加速老化儀基本參數 1）型號：LSDXD-150 2）工作室尺寸：500*500*600 3）外型尺寸：（約） 1050*970*1750 4）溫度范圍：RT+0℃～100℃ 5）濕度范圍：30%～98%RH 6）黑板溫度：60℃～100℃±3.0℃ 7）溫度均勻度：±2.0℃ ?（空載時） 8）溫度波動度：±0.5℃ ?（空載時） 9）玻璃窗濾光器：1支 10)氙燈燈源：風冷式燈管 11）氙燈數量：1支3KW氙燈燈管 12）降雨時間：1～9999H59M連續降雨可調 13）降雨周期：1～240min間隔(斷)降雨可調 14）噴水周期(噴水時間/不噴水時間)：18min/102min或12min/48min 15）淋雨水壓：0.12～0.15Mpa 16）氙燈功率：5.5 KW 17）加熱功率：2.5KW 18）加濕功率：0.75KW 19）樣品托盤尺寸：450×720mm 20）樣品架與燈距離：230～280mm 21）輻照度范圍：光譜波長:295nm～800nm輻照度范圍1W～1200W/㎡可調 電源電壓：380V，50Hz 性能要求： 1采用能模擬全陽光光譜的氙弧燈來再現不同環境下存在的破壞性光波。 2全自動式手寫直接設定溫度、濕度、光照、雨淋循環周期，直觀的操作界面。 3備品: （1）提供一年的備品備件。 （2）專用工具一套。 4由供應商提供用戶操作手冊及安裝維護手冊和各種相應說明書。 TEMI990控制器 1、7吋彩色觸摸屏 2、兩種控制方式（定值/程式） 3、傳感器類型：PT100傳感器 4、輸出方式：PID控制輸出；（4-20mA）模擬輸出； （1-5V）/（0-10V）可任意選擇，8路開關信號輔助輸入；（基本配置10個繼電器，可選配20個繼電器）ON/OFF繼電器輸出； 5、溫度測量范圍：-90.00℃–200.00℃，（可選-90.00℃–300.00℃）誤差±0.2℃； 6、?濕度測量范圍：1.0%–100%RH，誤差±1%RH; 7、光照測量范圍：可任意設置，特殊功能可定制； 8、程式編輯：可編120組程式，每組程式最大可編100段，并可設置循環運行； 9、通信接口：（RS232/RS485，通訊最長距離1.2km[光纖可達30km]）； 10、界面語7吋彩色觸摸屏言類型：中文/英文 11外形尺寸：194×133×34(mm) (長×寬×深) 12安裝開孔尺寸：189×128(mm) (長×寬)??TFT分辨率：800×480 64K色 一、技術參數 1、燈管功率：3000W 2、燈管長度：約400mm 3、輻照度范圍：光譜波長:295nm～800nm輻照度范圍1W～1200W/㎡可調 4、冷卻方式：風冷 5、有效使用時間：1600小時（超過時間測試誤差增大） 6、用途：主要用于國產或進口的氙燈老化機上，模擬太陽光全陽光光譜對材料的老化效果。 二、使用須知 氙燈燈管能夠很好地模擬太陽光全陽光光譜，但氙燈燈管發出的光譜在紫外線部分會有部分失真，為了 得到更接近自然的實際的效果，通常氙燈燈管需要配套玻璃過濾片使用（如日光過濾片，窗玻璃過濾片QB過濾片），以得到對應的老化效果；
	1超高能效能效比比目前市場上最先進的活塞式壓縮機高12% 2杰出的可靠性運動部件少,軸向及徑向的泰康柔性設計提供了前所未有的耐液擊和容忍雜質的能力 3內置電機斷路裝置能有效保護電機免受高溫及高電流之損壞 4低噪音/低排氣脈噪音值比活塞式壓縮機低5分貝以上 5簡化系統設計獨特的卸載啟動設計使單相壓縮機啟動時無需啟動電容/繼電器 6、近100%的容積效率帶來超常的制熱能力 7泰康生產的壓縮機高效率、低轉差率的大體積F級絕緣電機，保證了壓縮機高制冷量、低功率消耗及運行安全性。 8泰康壓縮機最佳平衡設計，使壓縮機振動小、噪音低，運轉更為平穩。
	不銹鋼翅片式電加熱管優勢： 散熱片（翅片式）加熱管與普通的加熱管相比，具有以下幾個優點,翅片式管狀電熱管與普通光管相比散熱面積增加了2.5～4倍,則表面負荷比光管增加了2～3倍,由于散熱片電加熱器件的長度縮短，使將其本身的熱損失減小。在與光管相同功率條件下，具有升溫快、熱效率高、使用壽命長等優點；在有限的加熱裝置中，可容納超光管容量2～3倍的總功率，大大縮小了加熱裝置的體積，節約了用戶的成本；
	物理性質： 組成成分：R-125/143A/134A 各成分質量比%：44/52/4分子量：97.6沸點：101.3kpa℃-46.2 臨界溫度℃：72.1 臨界壓力：kpa　3728 飽和液體密度：25℃Kg/m31044 比熱：25℃Kj/（kg.k）1.54 破壞臭氧潛能值（ODP）：0 等壓蒸氣比熱：（Cp），30℃及101.3kPa［KJ/（Kg·℃）］0.21 沸點下蒸發潛能：KJ/Kg　200.1
?	風機特點： 1、風輪為多翼式，高速動平衡校正，風量大，噪音低 2、風殼為精密模具沖壓成型，電泳處理，外觀精美 3、配備認證高效率馬達，直連式安裝，性能穩定 4、出風口附帶方轉圓配件，安裝可多向角度調整 5、風道優化設計，節能效果明顯 6、風機可做特殊材質，可做無段變速等特殊性能處理 7、風機匹配馬達可訂做異頻率或異電壓、交流或直流
	1、翅片類型：波紋片或者平片。 2、銅管采用高純度無縫紫銅管， 壽命長，不易破裂腐蝕 3、盤管外框端板采用優質鋼板制作而成，強度高，耐腐蝕，裝配組合容易。 4、獨特的交叉管方式可保證整個盤管迎風面積分液均勻。 5、翅片與銅管經機械漲管或超高壓液壓漲管，確保接觸緊密，發揮最佳換熱效果 6、套片間距選擇性大，減少了低溫系統盤管積霜的影響。 7、盤管內回路依據設計流速需要 ，采用單、雙回流系統，水阻小， 熱交換性能好。 8、冷媒盤管經高溫加熱真空干燥作業，確保腔內無雜質水份存在。

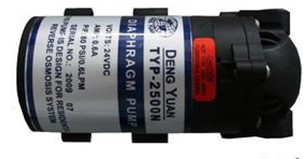

	規格：100加侖臺灣名牌鄧元水泵 家用純水機通用 輸入電壓:24VDC(直流) 工作電流:0.6AMP 工作壓力:125PSI 工作流量:0.85L/M 凈重：1.8公斤 自吸距離：2M 體積：18*10*10cm3
	特點： 采用3/8″銅管及麻點鋁片，經過機械脹管將鋁片與銅管緊密貼合，換熱效率高；產 品經過2.5MPa氣壓試驗檢漏，出廠并保留0.05MPa～0.1MPa的壓力；可使用于R22 、R134a、R404A等制冷工質，廣泛配套于各種氟利昂制冷設備中使用FN型冷凝器選用大功率、大風量、低轉速電機，且內置安裝，外形美觀、噪音小，可配套噪音較低的機組中使用；FNV型冷凝器迎風面大，換熱效果好，配用6極電機，噪音??；可配套于較大的冷凝機組中使用；可根據客戶要求設計各種型式風冷凝器。

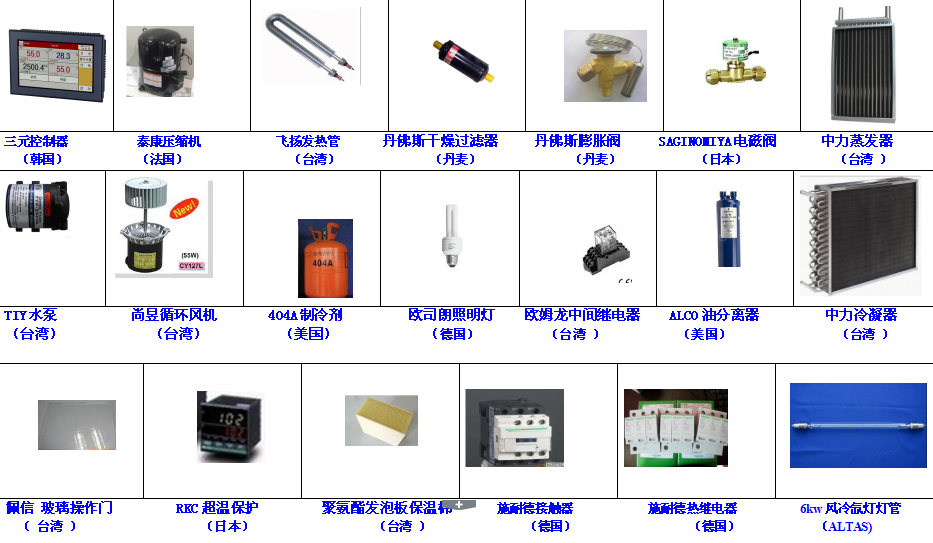

主要配件：

用于測試橡膠及其制品的耐臭氧老化性能設備執行(滿足)相關標準： JIS K 6259 ASTM1149 ISO1431 GB7762 GB/T13642等

臭氧老化試驗箱基本原理

臭氧在大氣中的含量很少卻是橡膠龜裂的主要因素，臭氧老化箱模擬和強化大氣中的臭氧條件，研究臭氧對橡膠的作用規律，快速鑒定和評價橡膠抗臭氧老化性能與抗臭氧劑防護效能的方法，進而采取有效的防老化措施，以提高橡膠制品的使用壽命。

臭氧老化試驗箱主要特點

1.符合國際標準的不銹鋼試驗倉及無聲放電制造臭氧的全封閉氣體回路,整個臭氧氣體的發生和捕捉均是密閉的回路，確保人身安全。

2.在1000ppm的范圍內任意設定臭氧濃度。

3.調速電機驅動試樣架裝置(滿足靜態法拉伸試驗,試件運行軌跡滿足擺線軌跡原理)

4.臭氧濃度自動數顯控制儀.

5.數顯自動在線測量.

6.留有計量檢定校正接口.

7.臭氧濃度/溫濕度設定值,控制PID自整定，操作方便可靠.

8.安全門鎖控制系統 PVC整體操作面板

技術參數

型號;?LSDCY-150L

1.工作室體積： 500mm×500mm×600mm(深×寬×高)；

2.溫度范圍：RT 10℃～50℃；

3.濕度范圍：≥65％R.H；

4.臭氧濃度： 10～1000PPhm(設定直讀)

5.臭氧控制精度：±10%；

6.溫度波動度：±2℃；

7.總功率：2.2KW。

8.試樣架回轉速度： 0～50mm/s

9.新型試樣架(每個夾具能安裝試驗件拉伸能滿足Ⅰ型啞鈴片和實際工件)

控制系統

1．進口數顯觸摸按鍵，PID微電腦SSR溫度控制器精度：0.1℃(顯示范圍，PID參數自整定功能，數據保存功能強大，能儲存至少100天的歷史數據(24小時運行)；

2.控制系統具備完善的檢測裝置能自動進行詳細的故障顯示；

3.報警，配置通訊接口及運行軟件；

4.解析度：±0.1；

5.感溫傳感器：PT100鉑電阻測試器；

6.熱平衡調溫方式：溫度控制采用PID系統同頻道協調控制，具有自動演算的功能，可減少人為設定

7.攪拌系統:采用長軸風扇電機，耐高低溫之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環.門與箱體之間采用雙層耐高溫之高張性密封條以確保；

8.內置360度旋轉樣品架(轉速1轉每分鐘)；

9.臭氧濃度分析：進口濃度分析調節儀4～20mA輸出；

10.臭氧發生器：高壓無聲放點管式；

11.采集系統：進口德國西門子plc可編程序控制器宇測量模塊；

12.加濕系統：外置隔離式，全不銹鋼鍋爐式淺表面蒸發式加濕器；

13.除濕系統：采用蒸發器盤管除濕方式；

14.供水系統：加濕供水采用采用自動控制，且可回收余水，節水降耗；

15.加熱系統：完全獨立系統，鎳鉻合金電加熱式熱水器。

16.控制器彩色液晶觸摸屏控制器，能顯，溫度，濕度等參數，并能和電腦進行R232或485通訊。

結構設計

1.內外殼均采用SUS304不銹鋼材料。

2.氣體流量計，精確控制各層面氣體流量。

3.裝有氣體凈化器，恒溫槽，

4.活性碳吸收和硅膠干燥塔。

5.含臭氧氣流與試樣平行。

6.備留有經典化學測試臭氧濃度之接口.

7.內部設置穩壓電源

LSDLH-C型老化試驗箱適用于科研單位和工廠作可塑性材料（橡膠、塑料）、電氣絕緣及其他材料的熱老化試驗。

溫度控制采用筆段式液晶顯示儀表，從室溫至300℃范圍內可任意設定工作溫度，自動恒溫，本箱其結構及所配用儀表、材料是在對箱內氣流和溫度作了詳細研究后設計的具有控溫靈敏，溫度均勻，性能穩定，其性能符合GB3512《橡膠熱空氣老化試驗方法》國家標準有關“試驗裝置”的要求。

二、技術指標：

1、電源電壓：AC220V 50Hz

2、功率：1500W

3、最高工作溫度：300℃

4、溫度波動度：≦±1℃

5、溫度均勻性：≦±1℃%

6、換氣量：3－10次／h

7、風速：0.5－1.5m/s

8、轉盤轉速：11－12r/min

9、工作室尺寸：450*450*450mm

三、產品特點：

本試驗箱外殼用冷軋薄鋼板制作而成，上半部為試驗室及電氣控制部分，下半部為減速傳動裝置。

箱內兩側裝有紫外滅菌燈，高檔紫外線除菌燈的配備使工作得心應手。

試驗室和箱殼之間是保溫層和風道，用玻璃纖維作保溫材料，使試驗室內溫度不致外導而影響恒溫及靈敏度，箱體內壁涂有高溫銀粉漆，試驗室中央裝有供老化試驗用的試品轉盤，它由電機及變帶裝置帶動，試品轉盤分上下兩層，可掛100多個試品夾子，也可取出轉盤，裝上網板作恒溫箱使用。循環的熱風從試驗室左側的壁孔進入室內，流經試樣從右側壁孔經鼓風機葉輪，再通過風道向試驗室循環。在循環系統中裝有排氣裝置，把已通過試驗室內的一部分空氣排至箱外，為了改變排氣量。要箱體后面裝有可調節排氣閥。

在室內裝有照明燈，在試驗進行中能方便地從外面觀察到試驗狀態。

• 使用方法：
• 電源設備，應在供電線路中裝有合適負荷的保險絲裝置，供本箱專用，且有良好接地裝置。
• 試品準備：將試品逐一編號后，用試品夾鉤掛于試品轉盤上，以相互不接觸撞為宜。

3、待一切準備就緒，即關上箱門。

面板指示：

指示燈定義：“RUN/AT”指示燈：運行時此燈點亮，運行結束時熄滅；自整定時此燈閃爍。

“OUT”指示燈：有加熱輸出此燈點亮，反之熄滅。

“ALM”指示燈：超恒溫報警時此燈點亮，反之熄滅。????????????

控溫儀操作及其使用方法：

• 控制器上電，顯示窗上排顯示“Inp”，下排顯示“量程值”約3秒后進入正常顯示狀態。
• 溫度及恒溫時間的參看與設定

點擊“設定”鍵，進入到溫度設定狀態，顯示窗下排顯示提示符“SP”

上排顯示溫度設定值（先個位值閃爍），可通過移位、增加、減小鍵修改到所需的設定值；再點擊“設定”鍵，進入到恒溫時間設定狀態，顯示窗下排顯示提示符“St”，上排顯示恒溫時間設定值（先個位值閃爍），可通過移位、增加、減小鍵修改到所需的設定值；再點擊“設定”鍵，推出此設定狀態，修改的設定值自動保存。

當恒溫時間設為“0”時，表示沒有定時功能，控制器連續運行，顯示窗下排顯示溫度設定值；當設定時間不為“0”時，顯示窗下排顯示運行時間，并且最后一位小數點亮，等測量溫度達到設定溫度后，定時器開始計時，點亮的小數點開始閃爍，時間到，運行結束，顯示窗下排顯示“End”，蜂鳴器鳴叫30秒。運行結束后，長按“減小/再運行”鍵3秒可重新啟動運行。

• 超恒溫報警時，蜂鳴器連續鳴叫，“AlM”報警燈點亮。若由于改變溫度設定值而產生超溫報警，“AlM”報警燈點亮，但蜂鳴器不鳴叫。
• 蜂鳴器鳴叫時可按任意鍵消音。
• “移位”鍵：在設定狀態點擊此鍵可使設定值移位閃爍修改。
• “減小”鍵：在設定狀態點擊此鍵可使設定值遞減，長按此鍵可使設定值連續遞減。
• “增加”鍵：在設定狀態點擊此鍵可使設定值增加，長按此鍵可使設定值連續增加。
• 在設定狀態下若1分鐘之內無任何鍵按下，控制器會自動返回到正常顯示狀態。
• 若控制器顯示窗上排顯示“—”,表示溫度傳感器或控制器本身故障，請仔細檢查溫度傳感器及其接線。

溫度內部參數的參看與設定

長按設定鍵約3秒，控制器顯示窗下排顯示密碼提示符“Lc”，上排顯示密碼值，通過增加、減少和移位鍵，修改到所需的密碼值。點擊設定鍵，若密碼值不正確，控制器自動返回到正常顯示狀態，若密碼值正確，則進入到溫度內部參數設定狀態，再點擊設定鍵可一次修改各個參數。再長按設定鍵3秒，可以退出此狀態，參數值自動保存。

五、環境條件：

1、 溫度:5－40℃

2、 相對濕度：≦85%

3、 氣壓：86－106Kpa

• 注意事項：
• 本箱必須有效接地，以確保安全。
• 試驗室內照明燈不要隨便開啟，且開的時間不宜過長，以免燒毀。
• 使用本設備應有專人負責看管，試驗完畢應切斷外接電源。
• 箱內設置試品時不能太密，以免影響工作室內氣流的正常流動，造成試驗失效。
• 請勿隨意拆裝電器元件及設備的零部件，以免損壞電氣控制線路及設備的人為事故而 ?影響其性能與正常工作。
• 嚴禁利用本箱干燥處理易爆、易燃、易揮發的物品。

七、常見故障處理：

八、裝箱單：

一.換氣式老化試驗箱符合標準:

UL1581sect420.9、ASTM-D2436、CNS3556、CNS742、JIS7212、JIS B7757、GB、

VDE試驗標準要求。

二.換氣式老化試驗箱適用范圍:

本機用來試驗電線電纜絕緣體或被覆之橡膠試片受熱前和受熱后變化特性.

適用于電線類、皮類、塑料類、橡膠類、布類、受熱前和受熱后變化特性。

針對電線類在受熱時為維持箱內新鮮的空氣，故特制換氣量的調節。

本試驗機具備精密設計之空氣置換調整裝置及數字式電壓計、電流計、瓦時計、定時器，

可作為空氣置換率之測定。水平式強制送風循環系統及內部?jī)蓚?cè)之氣流調整版，

確保試驗機內部溫度均勻穩定。

三.換氣式老化試驗機技術參數:

符合內箱尺寸:50cm（長）x 40 cm（深）x 50 cm（高）

外箱尺寸:120cm（長）x 65 cm（深）x 134 cm（高）

箱體結構:外層靜電烤漆鋼板，二層隔熱高密度巖棉,三層為耐高溫電解板，

四層空氣換氣層以及發熱管層，五層為不銹鋼板。

內箱材質:SUS#304不銹鋼 ?????外箱材質:烤漆

保溫材質:80mm厚高密度巖棉。

溫度范圍： 常溫+10℃~300℃

溫度控制精度：±0.5℃

溫度解析精度：0.1℃

溫度分布誤差:±2.5℃

升溫時間:自常溫至300℃，約40分鐘。

換氣量:換氣量為5次~300次/小時可調，在80℃測定。

回轉盤:可拆式、轉速8~10rpm回轉盤

送風循環系統：采用多翼離心式循環風扇子

電路控制系統：溫度控制器采用微電腦電子式設定及數位顯示（臺灣產）

本系統采用PROPORTIONAL+INTERGRAL+DIFFERENTIAL+SCR之控制

可提高控制元件界,使用之壽命與穩定性。

具有PID自動演算功能，無須人工設定

馬達：兩個(臺灣產)

加熱器：螺管式加熱器一套：380V ?6.0KW

設備使用條件：環境溫度：5~35℃

環境濕度：≤85%R.H

電源：AC380V 三相四線制

功率：6.0KW

1.工作室尺寸：450×450×500㎜（深×寬×高）

2.最高工作溫度：室溫～300℃

3.電壓：220V 50Hz

4.溫度波動：≦±0.5℃

5.溫度均勻性：≦土1℃％

6.加熱功率：4 KW

7.轉盤轉速：5?r/min～10r/min

8.換氣量；3次/h～10次/h

9.控制儀表采用雙屏雙四位數字顯示，智能P.I.D自動演算、自動恒溫控制。

10.設有時間定時控制裝置，可在1－9999小時范圍內任意設定工作時間，到時自動切斷加熱電源。

11.控制電器采用國內知名品牌，無觸點、無聲響，固態繼電器控制。

12.外殼采用冷軋鋼板噴涂烤漆,工作室全部采用不銹鋼材料制作。

門封條釆用環保型硅橡膠制作。

13.設有超溫?cái)嚯姳Ｗo(hù)功能。

14.執行標準：GB/T3512-2001

二、LSDLH-B高溫老化試驗箱

1.工作室尺寸：500×500×500㎜（深×寬×高）

2.最高工作溫度：室溫～300℃

3.電壓：220V 50Hz

4.溫度波動：≦±0.5℃

5.溫度均勻性：≦土1℃％

6.加熱功率：4 KW

7.換氣量: 3～100次/h

8.溫度控制儀表采用智能彩屏雙四位數字顯示，智能P.I.D自動演算、自動恒溫控制。

9.溫度儀表設有時間定時控制裝置，可在1小時－9999小時范圍內任意設定工作時間，到時自動切斷加熱電源。

10.控制電器采用國內知名品牌，無觸點、無聲響，固態繼電器控制。

11.外殼釆用冷軋鋼板噴涂烤漆；工作室全部采用不銹鋼材料制作；門封條釆用環保型硅橡膠制作。

12.設有超溫?cái)嚯姳Ｗo(hù)，漏電保護功能。

13.執行標準：JB/T7444-94 標準

本產品採用最佳類比陽光中ＵV段光譜的螢光紫外燈，并結合控溫、供濕等裝置來類比對材料造成變色、亮度、強度下降、開裂、剝落、粉化、氧化等損害的陽光（UＶ段）高溫、高濕、凝露、黑暗淋雨週期等因素，同時通過紫外光與濕氣之間的協同作用使得材料單一耐光能力或單一耐濕能力減弱或失效，從而廣泛用於對材料耐氣候性能的評價，設備具有提供最好的陽光ＵV模擬，使用維護成本低廉，易於使用，設備採用控制自動運行，試驗週期自動化程度高，燈光穩定性好，試驗結果重現率高等特點。 （適合小件產品或取樣測試）片狀產品為宜。

?

應用范圍

(1)QUV全球使用最廣泛的耐候測試機

(2)已成為實驗室加速耐候試驗的世界標準：符合ISO、ASTM、DIN、JIS、SAE、BS、ANSI、GM、U.S.GOVT等標準和國標。

(3)快速、真實地再現高溫、陽光、淋雨、凝露對材料的損害：只需要幾天或幾周時間，QUV可以再現戶外需要數月或數年才能產生的破壞：包括褪色、變色、亮度下降、粉化、龜裂、變模糊、脆化、強度下降及氧化。

(4)QUV 可靠的老化測試數據可對產品的耐候（抗老化）性做出準確的相關性預測，并有助于材料及配方的篩選、優化。

(5)應用行業廣泛，例：涂料油墨油漆、樹脂、塑料、印刷包裝、粘合劑、汽車

摩托車工業、化妝品、金屬、電子、電鍍、醫藥等。

二、結構材制

1、標準試件尺寸：75×270mm

2、外形尺寸約：1350×500×1470mm

3、機組材質：內外不銹鋼

4、試樣架：鋁合金框式基架視板

5、控制儀：全觸摸屏可程式控制器

6、電源用漏電斷路器控制回路超載短路報警、超溫報警、缺水保護

• 技術參數

1.操作要求:可進行輻射、溫度、噴淋、冷凝回圈操作;

2.內置水箱;

3.可顯示溫、溫度。

4.溫度范圍:RT+10℃~70℃;

5. 光照溫度范圍:20℃~70℃/溫度容差為±2℃

6.溫度波動度:±2℃;

7. 濕度范圍：≥90%RH

8.濕度波動度:±3%;

10.輻射強度:0.3~2.0W;

11.紫外線波長:UV-A波長范圍為320-400nm;

12. 12. 黑板溫度計測量范圍:20℃~90℃/溫度容差為±1℃;

13.紫外光、凝露時間交替可調;

14.黑板溫度:40℃~65℃;

15、燈管： 8支

16、控制儀：觸摸屏控制器；可編程光照，淋雨，凝露；溫度可設定范圍和時間）

17、控溫方式：控制器界面之前操作

18、機組具有自動噴淋功能

19、試驗時間：0~999H（可調）

四、結構說明

1、箱體採用數控設備製作、工藝先進、線條流暢、美觀大方

2、箱體材質為高級不銹鋼

3、箱內風道採用單循環系統、有一隻進口軸流風機、提高了空氣的流亮、加熱的能力、大幅度的改善了試驗箱內的溫度均勻性

4、水源及耗量：自來水或蒸餾水約8升/天

5、加熱方式為內膽水槽式加熱、升溫快、溫度分佈均勻

6、門為單向拉伸式、關閉輕鬆自如

7、內膽水位自動補水、防止加熱管空燒損壞

8、試樣架由不銹鋼或鋁合金製成

9、機組底部採用高品質PU活動輪固定

10、排水系統使用U型積沉裝置排水

11、試樣品表面與紫外燈平面相平行

12、噴淋系統內部安裝有自動噴頭

五、安全保護裝置

1、接地保護

2、電源超載短路斷路器

3、控制回路超載、短路熔斷器

4、缺水保護

5、超溫保護

六、溫度控制

UV：一級的光學反應對溫度變化并不敏感，然而，隨之而來的二級反應的速度則和溫度變化緊密相關。一般來說，隨著溫度升高，反應速度會加快，因此，在UV暴曬試驗過程中，溫度控制就顯得很重要，更重要的是要將加速試驗所採用的試驗溫度與材料在實際應用中遭遇的最高溫度相匹配。在設備中UV過程的溫度設置為50℃~70℃中的任何一點，具體取決於光照度水準和室內環境氣溫。設備的溫度調節是通過具有微電腦演算功能的控制器來指揮設備內的空氣加熱器、水加熱器等一系列系統來完成。

濕氣：

隨著溫度的提高，潮濕對材料的破壞力會急劇增加。因此在潮濕過成中，溫度控制是最基本的要求。更進一步說，要產生加速效果就是要求在潮濕過程中保持高溫環境。所以在冷凝過程的溫度設置為40℃~60℃中的任何一點。

七、加熱系統

1、採用U型鈦合金高速加溫電熱管

2、溫度控制與光照完全獨立系統

3、溫度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益

4、加熱系統具有防超溫功能：

1）黑板溫度採用彩色觸摸屏程式控制儀或數位按鍵溫控儀控制加熱，輸出功率均由微電腦演算，監控採用標準的PT100黑板溫度感測器。

2）水槽溫度採用彩色觸摸屏可程式溫控儀控制加熱，水槽位於箱體下部，內置電加熱水器。在測試過程中，有一個測試段是黑暗凝露過程，它需要箱體內能產生較高溫度的飽和水蒸氣，當水蒸氣遇到相對較冷的樣板表面時，會在樣板表面凝結露水。

八、設備使用條件

1、環境溫度：5℃ ~+32℃；

2、環境濕度：≤85%；

3、電源要求：AC220（±10%）V/50HZ

4、預裝容量：3KW
